Sterilisationsgeräte

Melag seriell

{"modelVersion":1.8}

Diese Anleitung betrifft folgende Melag-Geräte:

-20er / 30er Serie

-Cliniklav 25

-Euroklav 23VS, 29VS

-Melaquick 12, 12+

Einstellungen am Gerät

Legende

Abbildung 1: Melag 30B Display
Abbildung 2: Menü verlassen - Taste

Konfiguration

Hinweis: Bitte verwenden Sie zur Anbindung der Melag 20er/30er, Cliniklav 25, Euroklave 23VS, 29VS, Melaquick12 und Melaquick12+ Modelle das serielle Kabel Typ 1 oder Typ 2!

Abbildung 3: Menü
Abbildung 4: Funktion Drucken
Abbildung 5: Datenübergabe
Abbildung 6: Datenübergabe

Ist die Option "Externer Drucker" nicht verfügbar, sollte als Datenübergabe "Melaprint" ausgewählt werden.

Abbildung 7: Externer Drucker
Abbildung 8: Funktion Durcken
Abbildung 9: Drucken Datenübergabe
Abbildung 10: Sofortausdruck
Abbildung 11: Sofortausdruck
Abbildung 12: Zurück zum Hauptmenü

Ausgabe des letzten Protokolls

Um das letzte Protokoll auszugeben, muss die P-Taste gedückt werden und im DIOS Programm zuvor ein Protokoll-Fenster geöffnet werden.

Abbildung 13: Funktion Drucken
Abbildung 14: Drucken Datenübergabe
Abbildung 15: Letzten Zyklus drucken Nr.40

Mit der Taste + oder - kann der gewünschte Zyklus ausgewählt werden.

Abbildung 16: Letzten Zyklus wählen
Abbildung 17: Letzten Zyklus ändern
Abbildung 18: Ausdruck letzter Zyklus
Abbildung 19: Protokolldaten

Einstellungen im Programm

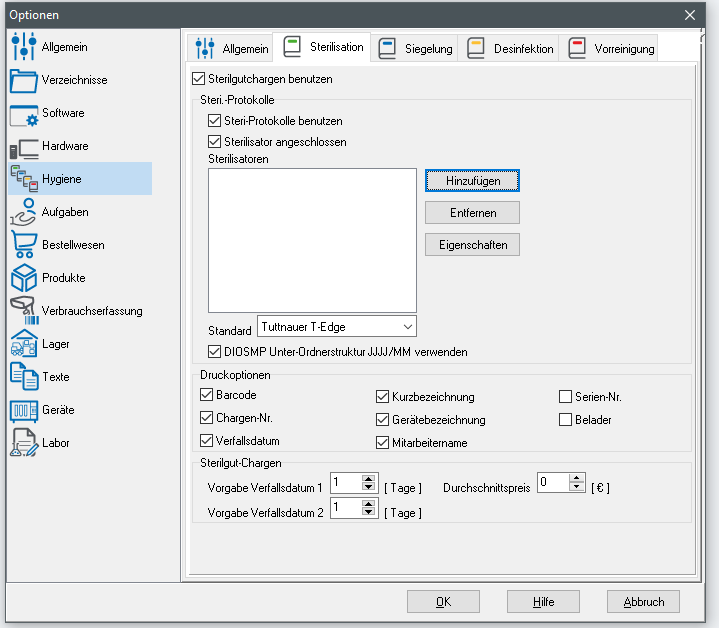

Gehen Sie in diosMP in die Optionen in die Kategorie "Hygiene" und wählen Sie den Reiter "Sterilisation" aus.

Drücken Sie nun auf den "Hinzufügen"-Button um das Hygienegerät in diosMP zu hinterlegen.

Abbildung 20: Gerät hinzufügen

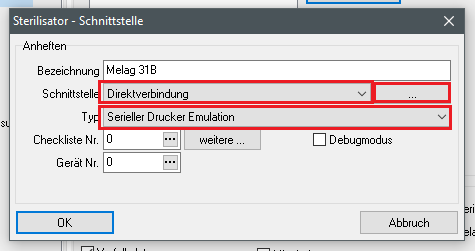

Geben Sie im Feld "Bezeichnung" den Namen des Hygienegeräts ein.

In dem Auswahlfeld "Schnittstelle" wählen Sie "Direktverbindung".

In dem Auswahlfeld "Typ" wählen Sie "Serieller Drucker Emulation".

Drücken Sie nun auf den Button "..." rechts neben dem Feld "Schnittstelle".

Abbildung 21: Schnittstelle konfigurieren

Verbindungsarten

Verbindungsart 1:Anbindung per Com-Server (Empfohlen)

Wähelen Sie unter "Verbindung" den Punkt "TCP (WinSock)" aus.

Wählen Sie unter "Preset" "Melag" aus und geben Sie die IP-Adresse und den IP-Port des Com-Servers ein.

In der Konfiguration des ComServers muss nun noch die Bautrate "9600" hinterlegt werden.

Zu der Dokumentation der Konfigurationen des diosComServers kommen Sie hier.

Zu der Dokumentation der Konfigurationen des diosComServers2.0 kommen Sie hier.

Abbildung 22: Anbindung per Com Server

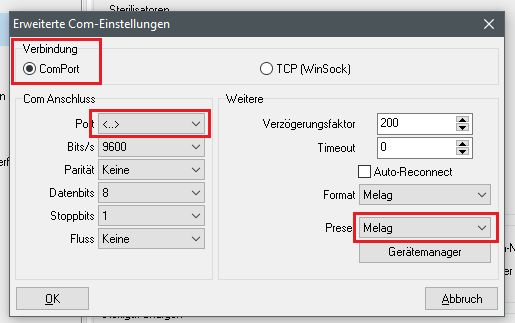

Verbindungsart 2: serielle Direktverbindung

Wählen Sie in dem Feld "Presets" im unteren rechten Bereichs des Dialogs "Melag" aus.

Es werden die entsprechenden Werte automatisch gesetzt. Lediglich der Port an dem das Gerät angeschlossen wurde muss noch eingetragen werden.

Abbildung 23: Anbindung per serieller Direktverbindung
1 1 1 1 1
