Sterilisationsgeräte
{"modelVersion":1.8}

Aesculap

Sterimax JA200, Vacumax J300

Abbildung 1: Aesculap Sterimax JA200

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Anleitung

Anthos

A 17(+), A 22 (+)

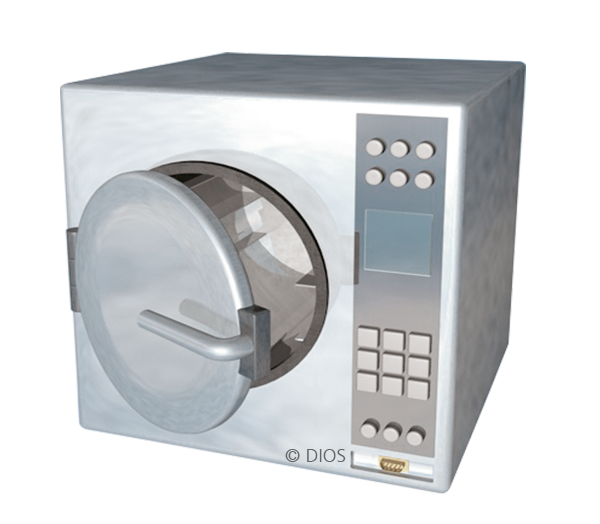

Abbildung 2: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Serielles Kabel Typ 1 oder Typ 2

Cominox

Stericlave HD Serie

Abbildung 3: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 5, interne Änderungen an der Hardware!

Anleitung

Cominox

Ältere Baureihe

Abbildung 4: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

DentalX

Domina und Aptica Serie

Abbildung 5: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Anleitung

Dentares

Dentaclave B & Dentaclave B Mini

Abbildung 6: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2, Details zur Schnittstelle sind bei der Fa. Dentares zu erfragen

Anleitung

Dürr

Hygoclave 90

Abbildung 7: Symbolbild

Anschluss: LAN

Schnittstelle: Netzwerkfreigabe mit TXT-Dateischnittstelle

Erforderliche Hardware: LAN-Kabel RJ45

Anleitung

Euronda

E9 Inspection, E9 Recorder (Serien Nr. EE, EG)

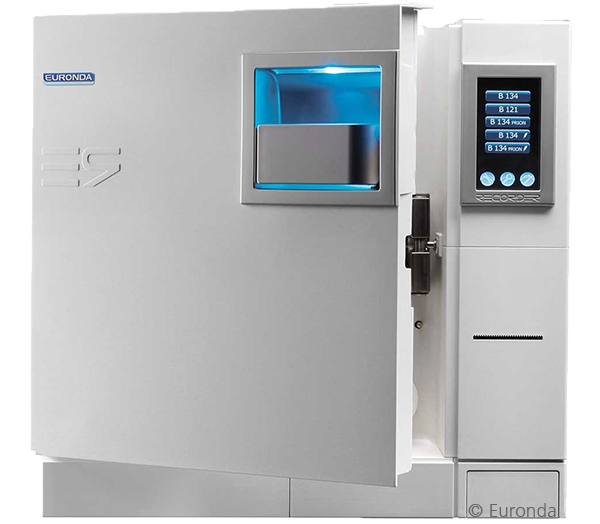

Abbildung 8: Euronda E9 Recorder

Anschluss: Seriell RS232

Schnittstelle: Euronda-Protokoll

Erforderliche Hardware: Serielles Kabel Typ 4, mind. Firmware Version 6.01

Anleitung

Euronda

E9 New Recorder (Serien Nr. EIxxx)

Abbildung 9: Symbolbild

Anschluss: LAN, RJ45 und WiFi

Schnittstelle: Datei Schnittstelle zur Euronda Software

Erforderliche Hardware: LAN-Kabel RJ45

Anleitung

Euronda

E9 Next, E10

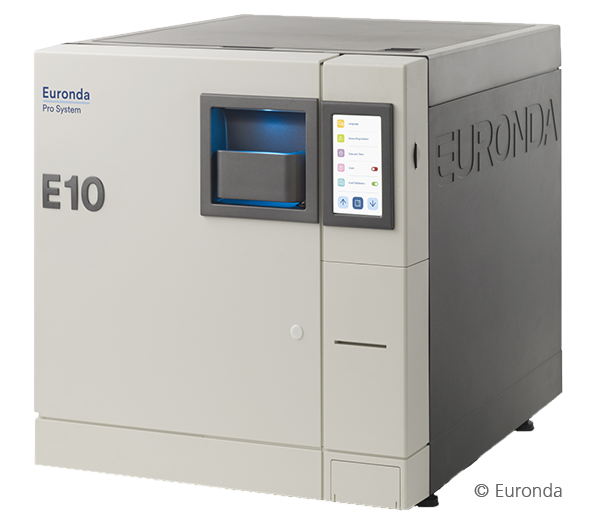

Abbildung 10: Euronda E10

Anschluss: LAN, RJ45 und WiFi

Schnittstelle: Datei Schnittstelle zur Euronda Software

Erforderliche Hardware: LAN-Kabel RJ45

Anleitung

Faro

Step plus

Abbildung 11: Faro Step plus

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1

Anleitung

Faro

SK07

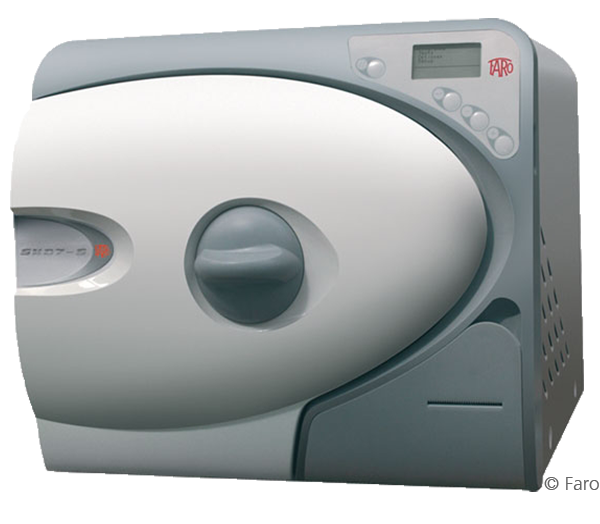

Abbildung 12: Faro SK07

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1, Anschluss muss ggf. nachgerüstet werden

Anleitung

Getinge

K3, K5, K7, HS33, Quadro

Abbildung 13: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 5

Anleitung

Hallo

Hallo uniklav

Abbildung 14: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

KaVo

Stericlave 2200

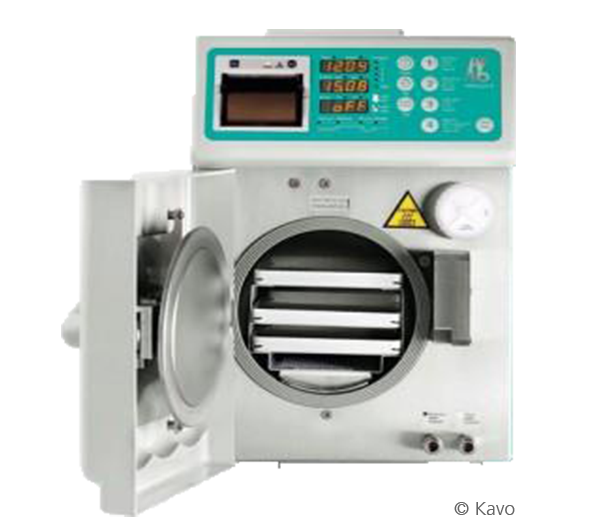

Abbildung 15: KaVo Stericlave 2200

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2, Parallel-Anschluss muss ggf. nachgerüstet werden

Anleitung

KSG

KSG 116-2 & 118-2

Abbildung 16: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker-Emulation

Erforderliche Hardware: Kabel muss seitens des Herstellers fix installiert werden

Anleitung

MADRImed

Bmax 17, Bmax 22

Abbildung 17: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Anleitung

Mammoth

Superior B18, Superior B23

Abbildung 18: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 5, Anschluss muss aktiviert werden

Medisafe

Picoclave 17ED, 21ED

Abbildung 19: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Medisafe

Picoclave 17E, 21E

Abbildung 20: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll (HTML Ausgabe)

Erforderliche Hardware: Serielles Kabel Typ 1

Miele

PS 1201B, PS 1202B

Abbildung 21: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1

Anleitung

Melag

Vacuklav 23B, 24B, 30B, 31B, 23B+, 24B+, 30B+, 31B+, Cliniklav 25, Euroklav 23VS, 29VS, Melaquick 12, 12+

Abbildung 22: Melag 23B+

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1 oder Typ 2

Anleitung

Melag

Vacuklav 40B, 41B, 43B, 44B, 40B+, 41B+, 43B+, 44B+, Cliniclave 45, Vacuquick 13B, 14B

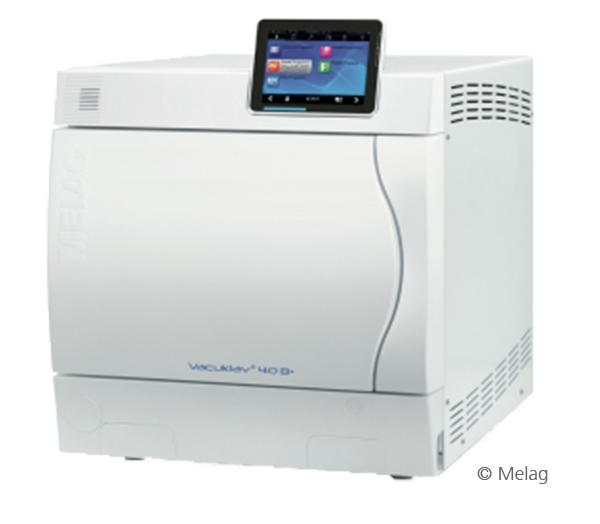

Abbildung 23: Melag 40B+

Anschluss: LAN, RJ45

Schnittstelle: FTP-Server Downloadlink

Erforderliche Hardware: LAN-Kabel RJ45

Anleitung B Serie
Anleitung B+ Serie

MMM

UniSteri 336

Abbildung 24: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 3

Hinweis: Serielles Kabel muss intern verlegt und nach außen geführt werden!

Mocom

B Futura 17L, 22L, 28L

Abbildung 25: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Serielles Kabel Typ 1 oder Typ 2

Anleitung

Mocom

Millenium Serie

Abbildung 26: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Ältere Modelle: Serielles Kabel Typ 2, Neuere Modelle: Serielles Kabel Typ 7

Anleitung

Mocom

Vacuum plus

Abbildung 27: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

NewMed

Kronos B6, B18, B23, Tiche B60

Abbildung 28: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 5, Anschluss muss aktiviert werden

Anleitung

Prestige Medical

C3 Advance

Abbildung 29: Symbolbild

Anschluss: proprietär

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Spezialkabel (15 auf 9 polig; beim Hersteller erhältlich)

Praxxis

Asco-Clav 32B, Asco-Clav 46B

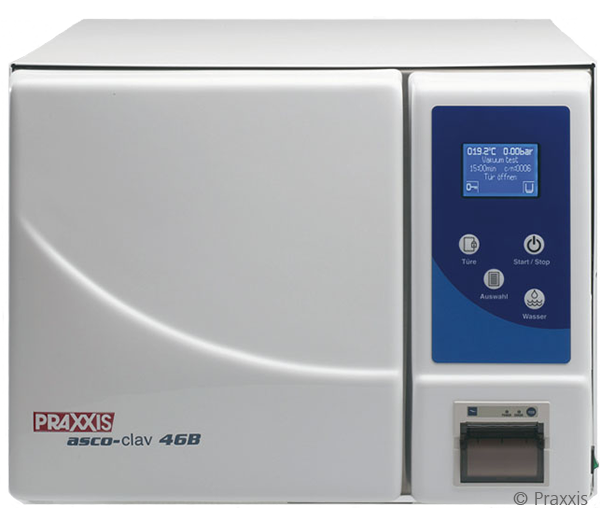

Abbildung 30: Praxxis Asco-Clav 46B

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 5, Anschluss muss aktiviert werden

Anleitung

Satelec (Acteon)

Vela 170 Pulse B

Abbildung 31: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Serielles Kabel Typ 6

Anleitung

Satelec

Quaz

Abbildung 32: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1

Anleitung

SciCan

Statim G4, 7000, 2000S, 5000S (Rev.7)

Abbildung 33: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1

Hinweis: keine Rev 6.4 Geräte!

Anleitung

SciCan

Bravo 17V, Bravo 21V

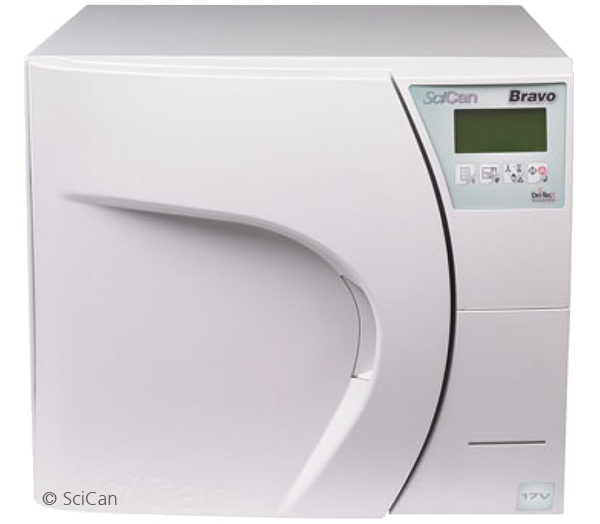

Abbildung 34: SciCan Bravo 17V

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Serielles Kabel Typ 1 oder Typ 2

Sirona

DAC Professional

Abbildung 35: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 1

Sirona

DAC Universal Standard, DAC Universal Advanced (mit Farbdisplay [ab 04/15])

Abbildung 36: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 5

Anleitung

Sirona

Siroclave B, SiroMini B

Abbildung 37: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Steritop

JA300

Abbildung 38: Symbolbild

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Anleitung

Stern Weber

SW 17, SW 22

Abbildung 39: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Serielles Kabel  Typ 1 oder Typ 2

TecnoGAZ

Europa B XP Serie, Andromeda Serie

Abbildung 40: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Ältere Modelle: Serielles Kabel Typ 4, Neuere Modelle: Serielles Kabel Typ 5

Anleitung

Tuttnauer

Elara 10, Elara 11, Nova, neuere EVS

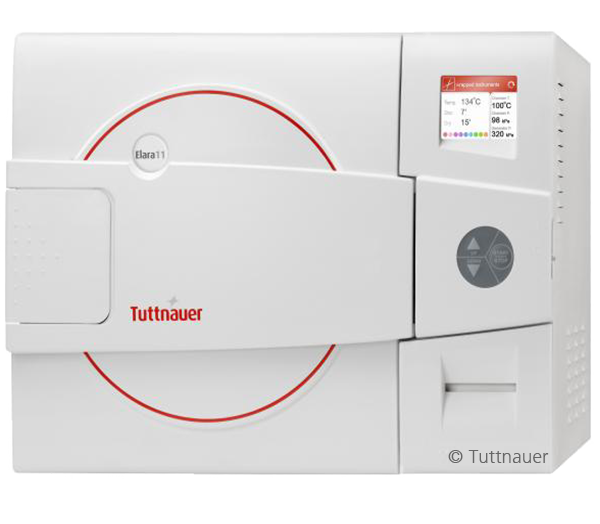

Abbildung 41: Tuttnauer Elara 11

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll

Erforderliche Hardware: Serielles Kabel Typ 5

Anleitung

Webeco

A30B, A35B, A50B, A60, A65-1, A65-2

Abbildung 42: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Serieller Drucker Emulation

Erforderliche Hardware: Serielles Kabel Typ 4. Erforderliche Firmware A30B, A35B, A50B: 430. Erforderliche Firmware A60: 210. Ggf. sind auch Änderungen an der Hardware erforderlich!

Anleitung

Webeco

A40B

Abbildung 43: Symbolbild

Anschluss: LAN, RJ45

Schnittstelle: Netzwerkfreigabe mit HTML-Dateischnittstelle

Erforderliche Hardware: LAN-Kabel RJ45

Anleitung

W&H

Lisa MB 17, MB 22

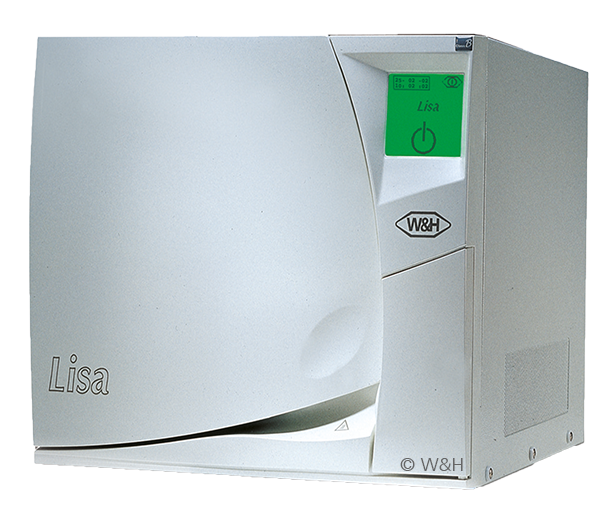

Abbildung 44: W&H Lisa MB17

Anschluss: Parallel

Schnittstelle: Drucker Emulation

Erforderliche Hardware: DIOS Konverter Set 2

Anleitung

W&H

Lina

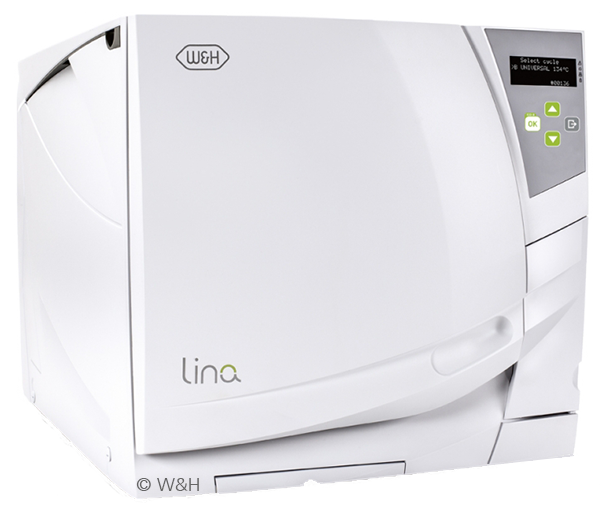

Abbildung 45: W&H Lina

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll (HTML Ausgabe)

Erforderliche Hardware: Bitte in der Beschreibung Näheres hierzu nachlesen!

Anleitung

W&H

Lisa 300/500 Serie

Abbildung 46: Symbolbild

Anschluss: Seriell RS232

Schnittstelle: Proprietäres Protokoll (HTML Ausgabe)

Erforderliche Hardware: Erforderliche Firmware: 10.00.00.10, Frontanschluss: Serielles Kabel Typ 5, Rückanschluss: Serielles Kabel Typ 1

Anleitung

W&H

Lisa Remote

Abbildung 47: W&H Lisa Remote

Anschluss: LAN, RJ45

Schnittstelle: Netzwerkfreigabe mit HTML-Dateischnittstelle

Erforderliche Hardware: LAN-Kabel RJ45, mind. Firmware 3.007

Anleitung
Technische Infos

Wichtige Hinweise zur Geräteliste

Bitte achten Sie auf die exakte Typenbezeichnung. Ist das Gerät mit genau dieser Bezeichnung gelistet, stellen Sie bitte im nächsten Schritt sicher, dass neben der Auswahl des korrekten Kabels (s. erforderliche Hardware) auch die dort angegebenen Voraussetzungen bezüglich Firmware-Version, evtl. Elektronikumbau /-nachrüstung usw. erfüllt bzw. hergestellt werden. In seltenen Einzelfällen, z.B. bei sehr alten Maschinen oder Vorseriengeräten, ist eine Nachrüstung nicht möglich. Bitte klären Sie diese Fragen vorab mit Ihrem Gerätelieferanten oder Depot.
